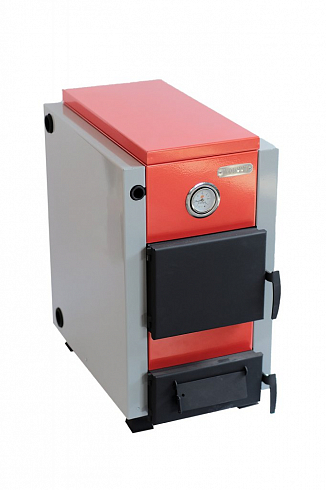

Гефест 20

Котёл отопительный стальной предназначен для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения общей площадью до 200 м2 при высоте потолка около 2,7 м, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

В конструкции котла предусмотрена установка ТЭН 3квт. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно. Каждый тэн в блоке запитан отдельно к сети 220В, что позволяет дискретно регулировать мощность электрического нагрева. Предусмотрено подключение котла к сети отопления, как с правой стороны, так и с левой, а также диагональное присоединение патрубков подачи и обратки.

Принцип действия

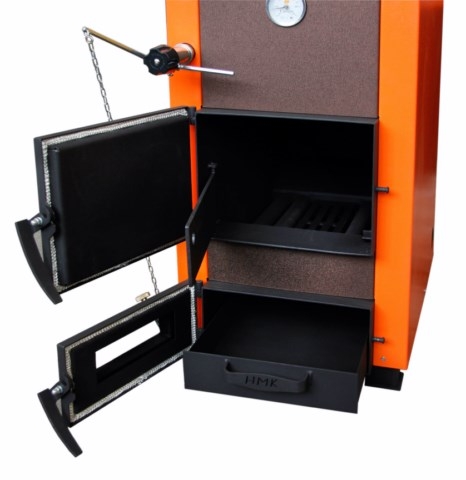

Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в котёл через патрубок обратки в нижней части боковой стенки. Горение топлива происходит в топке внутри корпуса. Воздух попадает в зону горения через решётку колосника. Количество воздуха регулируется: вручную с помощью рукоятки  закручивая или отвинчивая, тем самым изменяя наклон заслонки автоматически с помощью регулятора тяги (регулятор тяги в комплект котла не входит)

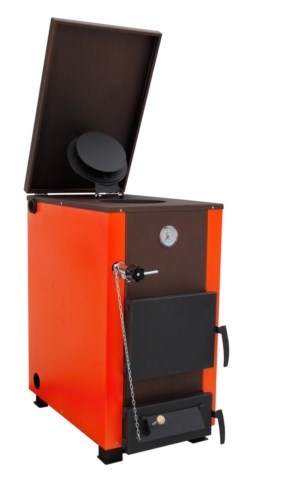

Регулятор тяги - устанавливается в патрубок  на выходе из корпуса котла и выполняет следующие функции - считывание показаний температуры воды в системе отопления и в случае необходимости - регулировку подачи первичного воздуха для горения под колосниковую решетку котла, при этом открывая или закрывая заслонку. Таким образом, появилась возможность регулировать интенсивность горения положением регулировочной заслонки. Терморегулятор соединен с заслонкой  специальной цепочкой, присоединенной к рычагу заслонки  дверцы зольника  с таким расчетом, чтобы была возможность регулировки ее натяжения.
В конструкции котла предусмотрена установка блока ТЭН 3 кВт (ТЭН 3 кВт в комплекте). Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно.Тэн в блоке запитан отдельно к сети 220 В.
