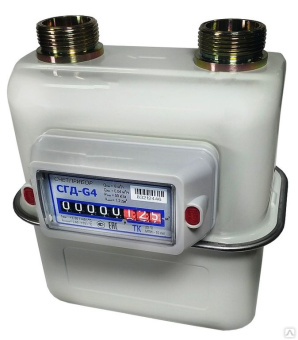

СГД-G4 ТК левый

Назначение: счётчики предназначены для учёта количества потребляемого газа.

Измеряемая среда:

природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения:

в коммунальном, бытовом хозяйстве, в квартирах, индивидуальных домах и других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы:

Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.

Отличительные особенности:

- Компактность конструкции и современный дизайн
- Наличие конструктивных исполнений с правым и левым направлениями потока газа
- Наличие конструктивного исполнения счётчикаСГМ-G4 ТК с механической температурной компенсацией
- Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
- Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
- Высокая чувствительность и точность измерений
- Низкие энергетические потери и малая потеря давления
- Нечувствительность к загрязнениям газа
- Низкий уровень шума
- Высокая коррозионная стойкость применяемых для изготовления деталей материалов
- Длительный срок службы и высокая надёжность
Основные характеристики:

Диапазон рабочих расходов от 0,016 м 3/ч до 6 м 3/ч
Погрешность измерения:
в диапазоне расходов:         Q мин. ≤ Q <  0,1Q ном.  ± 3 %;

в диапазоне  расходов:   0,1Q ном. ≤ Q ≤ Q макс.       ± 1,5 %.

Циклический объём измерительных камер V1,2 дм 3
Порог чувствительности:

СГМ - G4 ТК  – 0,008 м 3/ч.

Рабочее давление газа  50 кПа
Диапазоны температуры:
Рабочей среды от минус 30 о С до плюс 50 о С;

Окружающей среды от минус 40 о С до плюс 60 о С

Межповерочный интервал – 10 лет
Средний срок службы – не менее 24 лет
