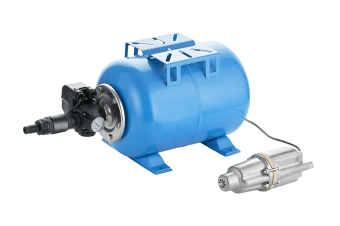

АКВАРОБОТ М-24 Н (на основе вибрационных насосов )
- Описание
-
Описаниевтоматические насосные станции водоснабжения серии «АКВАРОБОТ М» на основе погружных вибрационных насосов с гидроаккумулятором, ёмкостью 5 или 24 л., предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм) и для поддержания давления воды в системе водоснабжения в автоматическом режиме.
Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств. Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде - не более 100 г/м3, размер примесей – не более 1 мм.
Насосные станции автоматического водоснабжения серии «АКВАРОБОТ М» надёжны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоёме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.
Погружные вибрационные насосы . При соблюдении условий эксплуатации они способны работать в течение нескольких лет, не требует смазки и заливки водой, может быть включён сразу после погружения в воду.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СТАНЦИИ
Насосная станция серии «АКВАРОБОТ М» состоит из следующих основных узлов:
1. Погружного электронасоса
2. Гидроаккумулятора,
3. Устройства PM/5-3W (объединяющего реле давления, манометр, штуцер),
4. Обратного клапана.
Погружной вибрационный электронасос с нижним забором воды состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.
Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство PM/5-3W.
Устройство PM/5-3W cмонтированно непосредственно на гидроаккумуляторе соответствующего объёма. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка 3 атм).
Давление включения насоса регулируется в пределах от 1 атм. до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм. до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.
Открываем кран – вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадёт ниже порога включения, устройство управления включает насос. Насос подаёт воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.
При отсутствии воды в водоёме, тепловое реле отключает насос. Таким образом осуществляется защита от «сухого хода».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИИ
Насосные станции серии «АКВАРОБОТ М» выпускаются с гидроаккумуляторами объёмом 5 л или 24 л и электрокабелем длиной 10 м, 16 м, 25 м или 40 м. В маркировке станции первая цифра означает ёмкость гидроаккумулятора в литрах, вторая – длину кабеля в метрах («АКВАРОБОТ М 5 16» – модель с гидроаккумулятором 5 литров и кабелем 16 метров). Все модели имеют встроенную тепловую защиту электродвигателя насоса.
1. Напряжение электрической сети, В – 220 ± 10%
2. Частота электрической сети, Гц – 50 ± 1
3. Давление включения 1,5 атм.
4. Давление выключения 3,0 атм.
5. Ёмкость гидроаккумулятора 5 л или 20 л
6. Давление воздуха в гидроаккумуляторе 1,5 атм.
7. Диапазон рабочих температур воды, 0°С+1...+35
8. Присоединительные размеры, 25 мм
9. Диаметр выходного патрубка насоса 20 мм
10. Потребляемая мощность – 0,245 кВт
11. Максимальная глубина погружения насоса 3 метра
МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ
Для ввода в эксплуатацию насосных станций серии «АКВАРОБОТ М» необходимо:
1. Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства PM/5-3W (внутренняя резьба «мама» 1") к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.
2. Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве PM/5-3W. Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жёстким трубам следует только через гибкий шланг длиной не менее 2 метров!
3. Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоём. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоёме по вертикали не должно превышать 30 метров. Расстояние от дна водоёма должно быть не меньше 30 см. Для крепления насоса в водоёме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоём. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра;
4. Подключите станцию к источнику электропитания с напряжением 220 В.
5. Станция готова к работе.
Насос не должен работать более 2-х часов непрерывно!
После 2-х часов непрерывной работы сделайте перерыв на 15 – 20 минут.
Не допускается замерзание воды в станции!
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.
