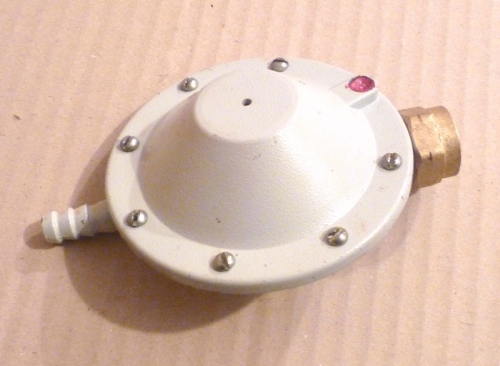

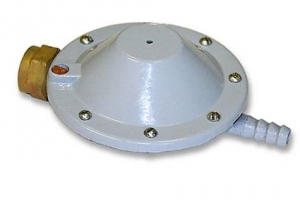

Регулятор давления РДСГ 1-1.2 "Лягушка"

РДСГ 1-1.2 — регулятор давления газового баллона, предназначенный для поддержания давления сжиженных газов в заданных пределах. Используется с баллонами, в которых есть выходной вентиль (обычно это баллоны на 27 л и на 50 л)

Технические характеристики

Регулируемая среда: Сжиженный углеводородный газ по ГОСТ 20448-90.

Диапазон входного давления: 0,07–1,6 МПа.

Диапазон настройки выходного давления: 2–3,6 кПа.

Максимальная пропускная способность, не менее: 1,2 м³/ч.

Рабочая температура окружающей среды: от −30 до +45⁰C.

Масса: 0,28 кг.

Устройство и принцип работы

Под действием пружины (13) регулятор давления в исходном положении открыт. Через входной штуцер (4) и дроссельный зазор между ним и запорно-регулирующим органом (штоком (7)) газ поступает в подмембранную полость корпуса, воздействует своим давлением на чувствительный элемент мембрану (9) и через выходное отверстие корпуса поступает к горелкам газового аппарата (к потребителю).

При повышении входного давления или уменьшении расхода через расходный штуцер корпуса давление в полости корпуса увеличивается и поднимает вверх чувствительный элемент мембрану (9), которая через шток (8), жестко соединенный с мембраной, поворачивает запорно-регулирующий орган (шток (7)) вокруг оси (5), вставленной в стойку (6). Дроссельная щель между входным штуцером и запорно-регулирующим органом уменьшается, и повышение давления прекращается.
