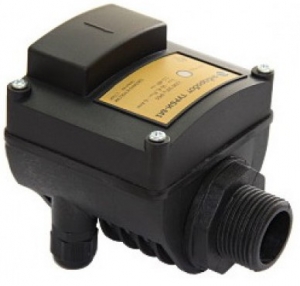

Блок управления насосом ТУРБИ-М-2 (2.5-4 Бар)
- Описание
-
ОписаниеБлоки «АКВАРОБОТ ТУРБИ-М» предназначены для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов, мощностью до 1,5 кВт, также они могут быть использованы, как устройства защиты насоса от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).
Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает насос при скорости потока менее 2 л/мин.
При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Р мин, устройство включает насос на 30 секунд, восстанавливая давление в системе.
Принцип работы устройства
Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом насос качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров насоса, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает насос, обеспечивая тем самым защиту от «сухого хода».
Линейка «АКВАРОБОТ ТУРБИ-М» представлена двумя устройствами: «АКВАРОБОТ ТУРБИ-М1» и «АКВАРОБОТ ТУРБИ-М2».
Блок «АКВАРОБОТ ТУРБИ-М2», в отличие от блока «АКВАРОБОТ ТУРБИ-М1», предназначен для управления насосом не только по потоку, но и по давлению. Пороги давления Рмин и Рмакс в «АКВАРОБОТ ТУРБИ-М2» определяются типом датчика давления:
Тип 1 (1,5-3,0 бар)
Тип 2 (2,0-3,5 бар)
Тип 3 (2,5-4,0 бар)
Тип 4 (3,0-4,5 бар).
После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.
Технические характеристики
Параметры электрической сети – ~220 В ± 10%, 50 Гц.
Мощность насоса – до 1,5 кВт.
Максимальный ток – не более 16 А.
Ток нагрузки – не более 10 А.
Предельно допустимое давление в системе – 0,6 МПа (6 бар). Допускается применение блока управления ТУРБИ-М в системах повышения давления, при этом суммарное давление в системе должно быть не выше 6 бар.
Давление включения насоса Р мин – 1,5 … 1,8 бар.
Минимальная чувствительность датчика потока – 2 л/мин.
Максимально допустимый поток воды – 100 л/мин.
Допустимый диапазон температур воды – +5 … +35°С, при температуре окружающей среды от +1 до +40°С.
Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
Присоединительные размеры – 1" наружная резьба х 1" наружная резьба.
Класс защиты – IP65.
Комплект поставки:
Блок управления ТУРБИ-М - 1 шт.
Соединительный изолирующий зажим СИЗ-2 (находится под верхней крышкой корпуса устройства) - 1 шт.
Инструкция по эксплуатации - 1 шт.
Упаковка - 1 шт.
